Практический пример: изготовленная на заказ латунная вставка с шестигранными прорезями (GI-CNC-CP-001) повышает надежность сборки для клиентов электронного оборудования

GRANDIND® представляет реальный практический пример применения латунной шестигранной пластины с прорезями, уделяя особое внимание процессу токарной обработки и фактической эффективности пластины в решении проблемных мест сборки. Весь контент основан на реальных чертежах клиентов, операциях механической обработки на месте, записях проверок качества и долгосрочных стабильных отзывах об использовании, предоставляя ценные справочные материалы для клиентов электронного, автомобильного и промышленного оборудования, нуждающихся в надежных латунных резьбовых вставках.

Сотрудничающий клиент — средний производитель электронного оборудования, специализирующийся на промышленных панелях управления и электрических разъемах. В октябре 2025 года клиент обратился в GRANDIND® с неотложными потребностями: оригинальные латунные вставки, используемые в их электрических разъемах, имели частые проблемы, в том числе неровную текстуру резьбы, плохую посадку с болтами, легкий износ резьбы после многократной сборки и разборки, а также нестабильную прочность на выдергивание, что приводило к расшатыванию вставок во время работы оборудования. Эти проблемы не только повлияли на качество продукции, но также увеличили затраты на техническое обслуживание и количество жалоб клиентов.

Клиент подчеркнул, что новая латунная вставка с шестигранными прорезями должна строго соответствовать 2D и 3D чертежам клиента, без каких-либо дополнительных изменений конструкции. Основными требованиями были стабильная точность резьбы, плавность сборки, износостойкость и достаточная прочность на выдергивание — все это основано на профессиональной технологии обработки, а не на чрезмерном проектировании. Изучив чертежи клиента, компания GRANDIND® пришла к выводу, что швейцарская токарная технология является оптимальным выбором для производства латунной пластины с шестигранными прорезями, поскольку она превосходно подходит для обработки небольших прецизионных резьбовых деталей с постоянным качеством партии.

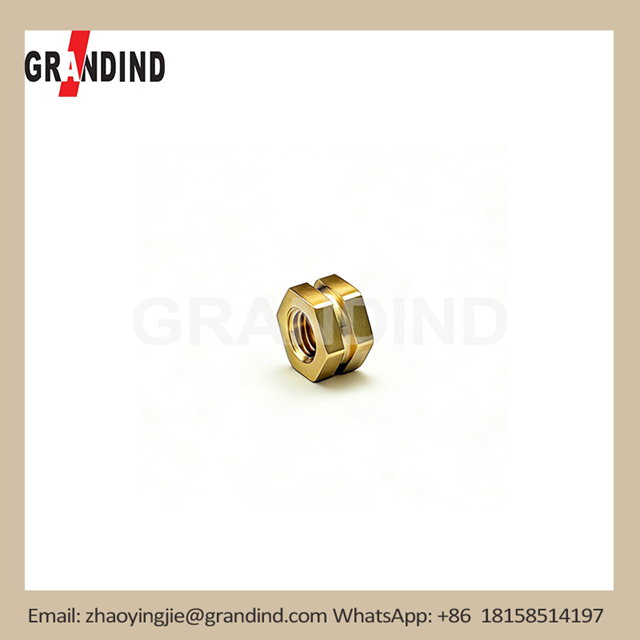

Компания GRANDIND® строго следовала требованиям клиента при изготовлении латунной пластины с шестигранными прорезями (модель: GI-CNC-CP-001) с использованием высокоточного швейцарского токарного оборудования. В отличие от обычной токарной обработки, при токарной обработке используется направляющая втулка для фиксации латунной заготовки, что сводит к минимуму вибрацию во время обработки и гарантирует, что латунная пластина с шестигранными прорезями обеспечивает постоянную точность размеров и плавные профили резьбы. Этот процесс особенно подходит для небольших латунных вставок, поскольку он позволяет эффективно контролировать концентричность внутренней резьбы вставки и внешней шестигранной структуры, избегая перекосов, вызывающих трудности при сборке.

Во время обработки латунной пластины с шестигранными прорезями компания GRANDIND® контролировала ключевые показатели точности в соответствии с практическими промышленными стандартами, что полностью соответствовало традиционным возможностям обработки и фактическим потребностям клиента. Допуск на шаг внутренней резьбы латунной вставки с шестигранными прорезями контролировался в пределах ±0,03 мм, что обеспечивало плотную, но плавную посадку с подходящими болтами и предотвращало истирание или износ резьбы во время установки и разборки. Допуск на размер внешнего шестигранника контролировался в пределах ±0,04 мм, что позволяло легко устанавливать латунную вставку с шестигранными прорезями в пластиковые или алюминиевые монтажные отверстия клиента без принудительной сборки.

Прорезная конструкция латунной шестигранной пластины с прорезями, ключевая особенность, требуемая клиентом, также была точно обработана с помощью приводного инструмента Swiss Turning. Допуск на ширину и глубину прорези контролировался в пределах ±0,05 мм, что обеспечивало идеальное совмещение прорези с фиксирующими компонентами клиента, улучшая характеристики вставки, предотвращающие расшатывание при вибрации, что является критическим требованием для электронного оборудования, которое работает непрерывно. Латунная вставка с шестигранными прорезями также прошла полную обработку для удаления заусенцев после механической обработки, удалив острые края, чтобы избежать повреждения сопрягаемых деталей клиента и повысить безопасность установки.

Перед поставкой каждая латунная вставка с шестигранными прорезями прошла строгий контроль качества, включая проверку шага резьбы, измерение размеров и обычные испытания на прочность на выдергивание. Для этой небольшой латунной вставки прочность на выдергивание стабильно достигает 80-120 Н, что полностью соответствует требованиям промышленного стандарта клиента в 70 Н и гарантирует, что вставка остается прочной и стабильной во время повседневной эксплуатации оборудования. Все данные проверок архивировались для возможности отслеживания, обеспечивая стабильное качество всей партии латунных вставок с шестигранными прорезями.

В середине ноября 2025 года компания GRANDIND® доставила клиенту первую партию из 20 000 комплектов латунных вставок с шестигранными прорезями. Сборочная группа клиента сообщила, что латунную вставку с шестигранными прорезями легко установить, она имеет гладкую резьбу, которая не повреждает болты, а конструкция с прорезями эффективно предотвращает ослабление. Техническая команда GRANDIND® также предоставила простое руководство по установке, порекомендовав традиционные методы термовставки для улучшения сцепления латунной вставки с шестигранными прорезями с пластиковыми компонентами клиента, что еще больше стабилизирует характеристики извлечения.

После длительного непрерывного использования и последующего отслеживания латунная вставка с шестигранными прорезями полностью решила болевые точки клиента. Латунная вставка с шестигранными прорезями не выявила явного износа или ослабления резьбы после многократной сборки и разборки, а ее прочность на выдергивание оставалась стабильной. Частота технического обслуживания электрических разъемов со стороны клиента снизилась почти на 70%, жалобы клиентов, связанные с незакрепленными вставками, были полностью устранены, а общая эффективность сборки производственной линии постоянно повышалась.

Руководитель производства клиента прокомментировал: "Латунная вставка с шестигранными прорезями, поставляемая GRANDIND®, очень надежна. Резьба гладкая и однородная, сборка проста, больше нет износа резьбы или проблем с ослаблением. Швейцарский процесс токарной обработки обеспечивает стабильное качество партии, и каждая вставка соответствует нашим требованиям к чертежам - это именно то, что нам нужно для массового производства".

Латунная вставка с шестигранной прорезью — широко используемый прецизионный крепеж, особенно в электронном оборудовании, автомобильных компонентах, водопроводных системах и промышленном оборудовании. Ключом к обеспечению производительности пластины является точность обработки и стабильность процесса, а не сложная конструкция. GRANDIND® фокусируется на практических возможностях обработки, строго следуя чертежам клиента для производства высококачественных латунных вставок с помощью швейцарской токарной технологии, решая для клиентов реальные проблемы сборки и производительности.

Клиенты, которым необходимы нестандартные латунные вставки или другие латунные компоненты, обработанные с высокой точностью, могут просмотреть более подробную информацию о продукте и примерах применения на официальном сайте GRANDIND®. GRANDIND® поддерживает полную настройку латунной вставки с шестигранными прорезями в соответствии с чертежами клиента, включая размер резьбы, размер шестигранника, ширину паза и общую высоту, чтобы соответствовать конкретным требованиям применения.

Являясь сертифицированным производителем прецизионной обработки ISO9001, GRANDIND® имеет богатый опыт в производстве токарных станков и латунных компонентов. Завод оснащен передовым швейцарским токарным оборудованием и профессиональной командой контроля качества, выполняющей как небольшие заказы на прототипы, так и крупносерийное массовое производство. Латунная вставка с шестигранными прорезями (GI-CNC-CP-001) получила широкое признание клиентов по всему миру благодаря стабильному качеству, надежной работе и конкурентоспособной цене.
